常用元件焊盘钢网开孔设计（适用于路由器，光猫，基站等）

为了达到较好的下锡效果和焊接效果 ，元件开口必须符合以下要求：

要求一：L 钢网开口长度X W钢网开口宽度X H钢网厚度 >L焊盘长度 X W焊盘宽度X h元件脚厚度/2按照此要求，0.15mm厚的钢网开口宽度必须大于0.23mm，0.13mm厚的钢网开口宽度必须大于0.18mm，0.1mm厚的钢网开口宽度必须大于0.16mm。

要求二：开口面积比大于0.66，即：

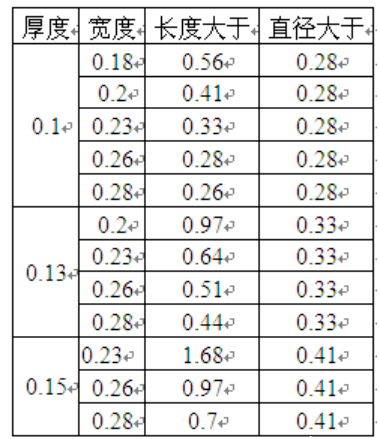

按照此要求，当宽度和厚度为如下表中所示参数时，相应的钢网开口长度或直径设置，下表为部分参数（单位：mm）。

要求三、为了达到较好的上锡效果,有足够的锡量,元件开口必须符合以下要求：

要求四.对于特殊产品如铝基板大管脚大间距元件，为了保证大元件相应钢网开口扩宽后开口之间不会短路，必须保证扩宽后锡膏之间的间隙为锡膏厚度的4倍。

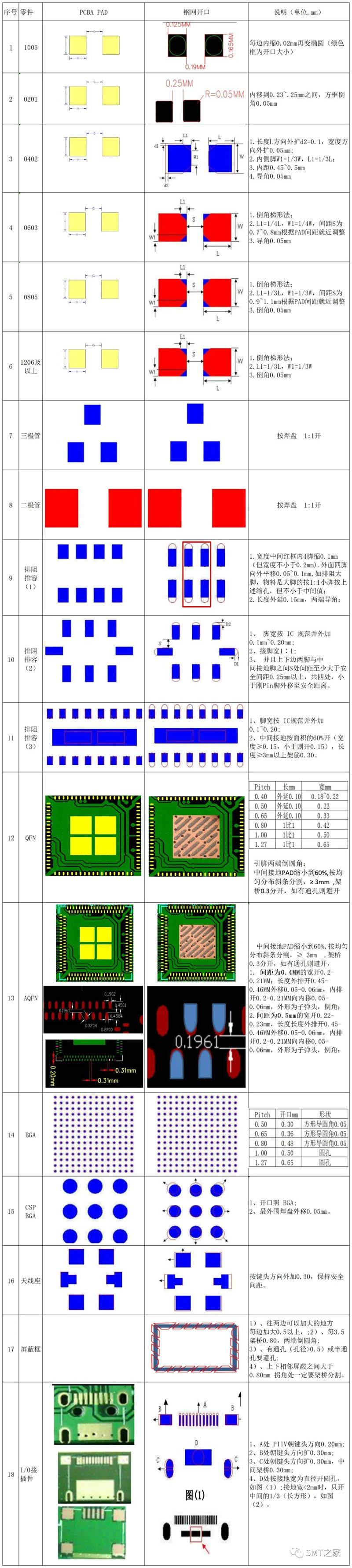

开口尺寸参考（依据0.10mm厚度为基础）
